Stulpelyje montuojamas strėlinis kranas

Kolonoje montuojamas strėlinis kranas yra laisvai{0}}statoma kėlimo sistema, sukurta pakartotiniam medžiagų tvarkymui nustatytose darbo zonose. Tvirta kolona, ​​horizontali strėlės svirtis ir judantis keltuvas sukuria tiesioginę aprėptį aplink mašiną, surinkimo stotį, gamybos skyrių ar pakrovimo vietą. Konfigūracija sumažina nereikalingą šakės-sunkvežimio judėjimą, sutrumpina rankinio perkėlimo kelius ir suteikia operatoriams valdomą prieigą prie krovinių, kur nereikalingas kranas.

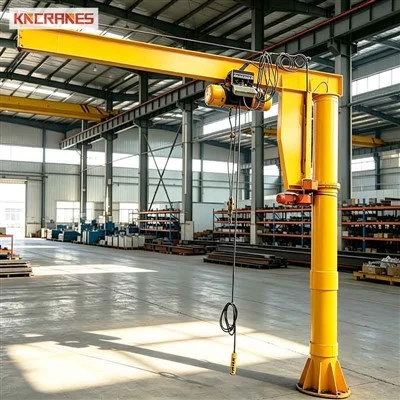

Parodyta DJB{0}}PNN-S konfigūracija yra elektrinis pasukamas strėlės kranas, suprojektuotas aplink koloną{2}}montuojamą konstrukciją. Žemas-galvos strėlės profilis palaiko efektyvią kablio eigą, o besisukanti rankena suteikia plačią darbo aprėptį aplink koloną. Rankinis pasukimas, pasukimas su elektra ir elektra varomo vežimėlio eiga gali būti parenkama pagal apkrovos profilį, veikimo dažnį ir operatoriaus -valdymo reikalavimus.

Konfigūracijos pastaba:Kiekvienam projektui turi būti patvirtinta talpa, pasiekiamumas, kėlimo aukštis, darbo klasifikacija, keltuvo tipas, maitinimo šaltinis ir pamatų konstrukcija. Nurodytas vokas yra gautas iš pateiktos gaminio informacijos ir nėra universalus kiekvieno įrenginio įvertinimas.

Kolonoje montuojamas strėlinis kranas koncentruoja keliamąją galią ten, kur to labiausiai reikia gamybai. Nepriklausoma kolona krano jėgas perkelia į pamatą, o ne į pastato konstrukciją, todėl ji tinkama patalpoms, kuriose nėra sienos atramos arba kur kėlimo stotis turi būti atokiau nuo konstrukcinių kolonų. Strėlės svirtis sukasi aplink koloną, kad padengtų apskritą valdymo sritį, leidžiančią pakelti pakabintą krovinį, perkelti išilgai sijos ir išdėstyti kompaktišką veikimo pėdsaką.

Šis išdėstymas tinka mašinų padavimo, suvirinimo ir gamybos elementams, techninės priežiūros dirbtuvėms, formų apdorojimui, surinkimo stotims, sandėlių perdavimo punktams ir pramoninėms pakrovimo vietoms. Procesams, kuriems reikalingas pakartotinis padėties nustatymas, pasirenkamos elektrinės pavaros gali sumažinti operatoriaus pastangas ir palaikyti sklandesnį krovinio judėjimą nurodytu darbiniu spinduliu.

Grindų-palaikoma kolonų struktūra

Laisvai stovinti{0}}plieninė kolona sukuria nepriklausomą kėlimo tašką. Jis tvirtinamas prie paruošto betoninio pagrindo, todėl kraną galima pastatyti pagal proceso eigą, o ne statyti{2}}sieną. Pamatų įvertinimas išlieka esminis, nes inkaro išdėstymas, konkreti būklė ir apvertimo jėgos skiriasi priklausomai nuo pajėgumo, pasiekiamumo ir pareigų.

Žema-I-Sijos strėlė

I-sijos strėlė skirta išsaugoti naudingą kablio kelią po sija. Darbo stotyse su ribotu vertikaliu atstumu, žemas-viršutinės erdvės išdėstymas gali pagerinti naudojamą kėlimo aukštį ir supaprastinti aukštų komponentų, įrankių ar konteinerių judėjimą.

Kontroliuojamas pasukimas ir vežimėlio judėjimas

Kranas gali būti sukonfigūruotas judėti rankiniu būdu, kai veikimo dažnis yra vidutinis, arba su elektriniu pasukimu ir vežimėlio eiga, kai apkrovos ciklai, ištiesimas ar valdymo tikslumas pateisina variklį. Tinkamas pavaros išdėstymas turėtų būti parenkamas pagal faktinę apkrovą, važiavimo atstumą, darbo ciklą ir operatoriaus darbo eigą, o ne vien pagal pajėgumą.

Suderinamumas su keltuvu

Grandininis keltuvas arba vielinis{0}}lyninis keltuvas gali būti integruotas, kai jis suderinamas su reikiama galia, kėlimo greičiu, kėlimo aukščiu, klasifikacija ir valdymo būdu. Renkantis keltuvą taip pat reikia atsižvelgti į turimą aukštį, kablio priėjimą, pakabos padėtį ir elektros tiekimą montavimo vietoje.

Teisingai nurodytas stulpelyje montuojamas strėlinis kranas prasideda nuo darbinės būklės, o ne tik nuo maksimalios apkrovos. Pateikite šią informaciją apie inžinerinį pasiūlymą:

• Nominali apkrova, įskaitant žemiau esančių-kabliukų-įtaisų ir kėlimo priedų svorį.
• Būtinas išėjimas nuo kolonos vidurio linijos iki kablio darbinės padėties.
• Reikalingas po-sijos aukštis ir bendras kėlimo aukštis.
• Posūkio aprėptis, kliūčių vietos ir būtini privažiavimo kampai.
• Liftų skaičius, vidutinės darbo valandos ir darbo klasifikacija.
• Keltuvo pasirinkimas, kėlimo greitis, valdymo įtampa ir vietinis maitinimo šaltinis.
• Betoninių pamatų matmenys, storis, armatūros būklė ir galimas įrengimo plotas.
• Vidinė arba lauko aplinka, korozijos poveikis, aplinkos temperatūra ir bet kokie proceso-specifiniai saugos reikalavimai.

Speciali kėlimo danga:aptarnauja vietinį krovos punktą, nesunaudodamas viso viršutinio krano važiavimo kelio.

Lankstus išdėstymas:ant grindų{0}}montuojamos kolonos galima montuoti ten, kur nėra statybinių kolonų ar tinkamų sienų atramų.

Veiksmingi apkrovos keliai:kėlimo, stumdymo ir pasukimo judesiai išlaiko trumpus perdavimo atstumus priskirtame darbo voke.

Keičiamas veiksmas:rankinio ir elektrinio judėjimo parinktys palaiko skirtingas apkrovas, tarpatramius ir gamybos ritmus.

Aiški inžinerinė sąsaja:pajėgumas, pasiekiamumas, galia ir pagrindas gali būti suderinti su faktine įrenginio būkle.

Pamatai yra konstrukcinė krano sistemos dalis. Prieš montuodami patikrinkite betono klasę, plokštės storį, armatūrą, inkaro išdėstymą ir tarpą aplink pagrindo plokštę. Esant didelei-apkrovai ar ilgoms-ištiesimo konfigūracijoms, gali prireikti specialių betoninių pamatų. Cheminiai inkarai turi būti parinkti ir sumontuoti pagal patvirtintą projekto projektą ir inkaro gamintojo instrukcijas.

Po mechaninio sumontavimo reikia patikrinti, ar kranas išlygiuotas, ar nesisukti strėlės, ar vežimėlio eiga, keltuvo veikimas, ribinės funkcijos ir elektros jungtys. Pradedant eksploatuoti ir periodiškai tikrinant turi būti laikomasi galiojančių vietinių kėlimo{1}}įrangos taisyklių ir galutinių techninių dokumentų. Operatoriai turėtų būti apmokyti, kaip nustatyti vardines-apkrovos ribas, teisingai naudoti stropus, valdyti apkrovą ir{4}}išskirti zoną.

Kas yra kolonoje montuojamas strėlinis kranas?

Kolonoje montuojamas strėlinis kranas yra laisvai{0}}statomas kranas su vertikalia kolona, ​​pritvirtinta prie grindų, ir horizontaliai besisukančia strėlės svirtimi. Keltuvas ir vežimėlis perkelia krovinį išilgai rankos, o ranka sukasi aplink koloną, kad padengtų apibrėžtą darbo sritį.

Kuo skiriasi stulpelis montuojamas strėlinis kranas ir sieninis{0}}strėlėtas kranas?

Stulpelyje montuojamas strėlinis kranas palaikomas ant grindų{0}}montuojamos kolonos. Prie sienos montuojamas strėlinis kranas perkelia apkrovą į esamą sieną arba pastato koloną. Konstrukcija, montuojama į koloną, paprastai pasirenkama tada, kai reikalinga nepriklausoma kėlimo stotis arba kai turima pastato konstrukcija nėra tinkama krano apkrovai.

Ar šis kranas gali pasisukti 360 laipsnių?

Pateiktoje DJB{0}}PNN-S gaminio informacijoje nurodytas maksimalus pasukimo diapazonas iki 360 laipsnių. Pasiekiamas konkretaus įrenginio sukimas priklauso nuo pasirinktos konfigūracijos, elektros išdėstymo, kabelių valdymo ir aplinkinių kliūčių.

Kokie yra pajėgumai ir pasiekiamumas?

Pateiktoje gaminio informacijoje nurodoma, kad galia iki 5000 kg, o pasiekiamumas iki 10 m, jei konfigūracija mažesnė nei 1000 kg. Galutinis pajėgumas ir pasiekiamumas turi būti suprojektuoti kaip kombinuotos apkrovos atvejis, nes didėjantis pasiekiamumas keičia konstrukcijų ir pamatų poreikį.

Ar reikalingas elektrinis pasukimas?

Elektrinis pasukimas paprastai laikomas tada, kai apkrova yra didelė, atstumas ilgas arba darbo ciklas reikalauja pakartojamo ir mažesnio{0}} pastangų. Rankinis pasukimas gali būti tinkamas lengvesniems kroviniams ir su pertraukomis. Galutinis pasirinkimas turėtų būti pagrįstas veikimo dažniu, apkrovos valdymu ir saugos reikalavimais.

Ar galima pritaikyti stulpelyje montuojamą strėlinį kraną?

Taip. Paieškos frazė „stulpelyje montuojamas strėlinis kranas“ dažniausiai naudojama kaip ant stulpelio montuojamo strėlės krano rašybos variantas. Įranga gali būti sukonstruota atsižvelgiant į projekto -konkrečią talpą, pasiekiamumą, kėlimo aukštį, pasukimo diapazoną, keltuvą, valdymo metodą, maitinimo šaltinį ir pamatų būklę. Prieš patvirtinant konfigūraciją būtina atlikti techninę peržiūrą.

Pateikite reikiamą našumą, pasiekiamumą, kėlimo aukštį, darbo aplinką ir montavimo informaciją, kad gautumėte prie darbo vietos pritaikytą stulpelyje montuojamo strėlinio krano konfigūraciją. Išsamiame pasiūlyme prieš pradedant gamybą turėtų būti apibrėžta krano konstrukcija, keltuvo išdėstymas, judėjimo pavaros, elektros apimtis, inkaro / pamato reikalavimai ir taikomi techniniai dokumentai.
